A vízszintes nyomású lapszűrők vízszintes nyomótartályt tartalmaznak, amely kör alakú lapelemeket tartalmaz, amelyek egy központi üreges nyomótengely mentén vannak egymásra rakva, vagy belső kocsisínekre vannak támasztva. Működés közben iszap tölti meg az edényt, és szűrőpogácsát képez az egyes kör alakú elemek vízszintes vagy közel függőleges felületén.

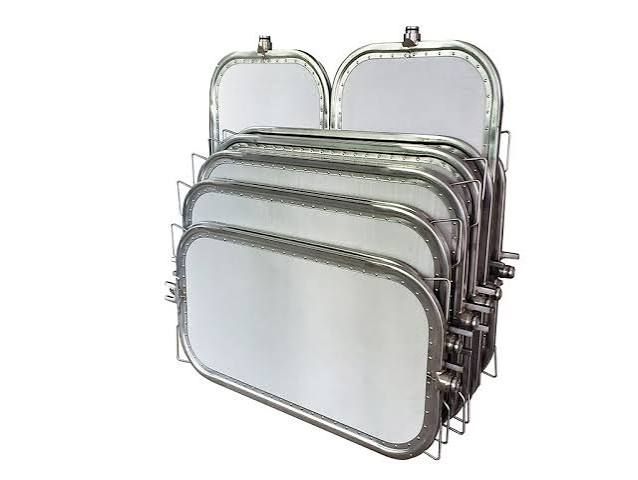

A miénkVízszintes levélszűrő elemekkifejezetten vízszintes tartálykonfigurációkhoz készültek.
Nehéz C-csatornás külső kerettel, precíziós-megmunkált tengelybehelyező agyakkal és nagy teherbírású 5-rétegű hálómátrixokkal készült elemek, amelyek ellenállnak az axiális összenyomásnak és a torziós nyírásnak, amikor a központi tengely forog, vagy a vibrátorok elindítják a torta kisülését. A precíziós-megmunkálású agytömítések szivárgásmentes csatlakozást biztosítanak a központi szűrletgyűjtő tengelyhez, akár 6 bar nyomáskülönbség mellett is.
Részletek
Nehéz vízszintes levélelemek a szabványos kör alakú cserékkel szemben
A szerkezeti{0}}minőségű vízszintes szűrőlapelemekre való frissítés kritikus működési előnyöket biztosít:
| Működési paraméter | Szabványos kör alakú csere | Nehéz vízszintes levélelemeink |
| Tengelyagy tömítés | Bélyegzett fém vagy egy{0}}tömítésű agy | CNC-megmunkált tömör agy kettős O-gyűrűkkel |
| Axiális kötegellenállás | Tengelyszorító erő hatására torzít | Heavy Heavy{0}}Duty Core (nulla hub torzítás) |
| Forgási nyírási stabilitás | A gyenge kerületi varratok forgás közben széthasadnak | Folyamatos AWI kerületi hegesztések (nagy torziós szilárdság) |
| Tortakiadási hatékonyság | A rugalmas keret csillapítja a vibrációt | Merev alváz átvitel (gyors, teljes torta leejtés) |
| Shell Clearance Fit | Az inkonzisztens külső sugár korlátozza a tortateret | CNC lézeres{0}}vágott profil (Maximalizálja az edény torta térfogatát) |
| Újra-a hosszú élettartam | A keret szétszereléskor meghajlik | Nehéz, újra{0}}hálózható vázas alváz (több{1}}ciklusú élettartam) |
Gyártási folyamatunkban gyökerező fő teljesítményelőnyök
● CNC{0}}megmunkált tömör központi hubok:A rögzítőagyak precíziós-fúrásúak tömör ötvözetből készült rúdanyagból, hogy a középső tengely átmérőit pontos tűréshatárokkal illesszék, megakadályozva a tiszta szűrlet szennyeződését.
● Lézeres{0}}vezérelt sugárprofilozás:A kerületi keretek CNC{0}}ívesek, hogy tökéletes koncentrikusságot biztosítsanak a kör alakú edényhéjjal, maximalizálva a használható belső szűrési területet.
● Nagy{0}}feszültségű hálószerelvény:A finomszűrő szitákat a kerületi hegesztés előtt mechanikusan megfeszítik, megakadályozva a háló megereszkedését a folyadék vízszintes visszamosása vagy a száraz lepény kiürítése során.
Gyakran Ismételt Kérdések (GYIK)
Q1: Hogyan csatlakoznak a vízszintes levélszűrő elemek a központi nyomóaknához?
A vízszintes elemek precíziós központi agyakkal rendelkeznek, amelyek közvetlenül a hajó üreges központi tengelye fölé csúsznak. Mindegyik agy belső O-gyűrű hornyokat vagy megmunkált kompressziós vállakat tartalmaz, amelyek tömítenek a tengelynyílásokhoz, lehetővé téve, hogy a levél belsejéből a tiszta szűrlet közvetlenül az aknába kerüljön.
Q2: Miért fontos a forgási és torziós merevség a vízszintes levélelemeknél?
A forgó vízszintes nyomású levélrendszerekben a teljes levélköteg megfordul a süteménykiürítés vagy a mosási ciklus során. A gyenge külső kerettel rendelkező, nem megfelelő levelek elcsavarodhatnak vagy deformálódhatnak a nehéz nedves lepény ellenállása alatt, ami a kerületi varrás meghasadásához vezethet.
3. kérdés: Alkalmasak ezek az elemek a nedves zsilip- és a száraz süteménykiürítési modellekhez?
Igen. Vízszintes levélelemeinket száraz-kibocsátó vibrációs rendszerekhez és nedves-ürítési zsiliprendszerekhez egyaránt tervezték, kalanderezett sima hálófelületekkel, amelyek megkönnyítik a sütemény eltávolítását mindkét módban.
